CLIENTE
Obispado de Alcalá de Henares – Dirección General de Patrimonio Cultural de la Comunidad de Madrid
LOCALIZACIÓN
Santorcaz, Madrid
FECHA
Junio 2024
CATEGORÍA
Restauración del Patrimonio
ETIQUETAS
Restauración fachadas, cubiertas, artesonados, carpintería de armar, cantería, ladrillo de tejar, dintel, jambas, huecos, cimbra, revocos de cal, rejuntado, retacado, teja árabe vieja, plomo, cobre, policromías, vidriera.
ÁREAS DE ACTUACIÓN
REHABILITACION DE CUBIERTAS DE LAS NAVES CENTRAL, LATERALES Y CORO DE LA IGLESIA PARROQUIAL SAN TORCUATO. SANTORCAZ (MADRID)
Estado de conservación

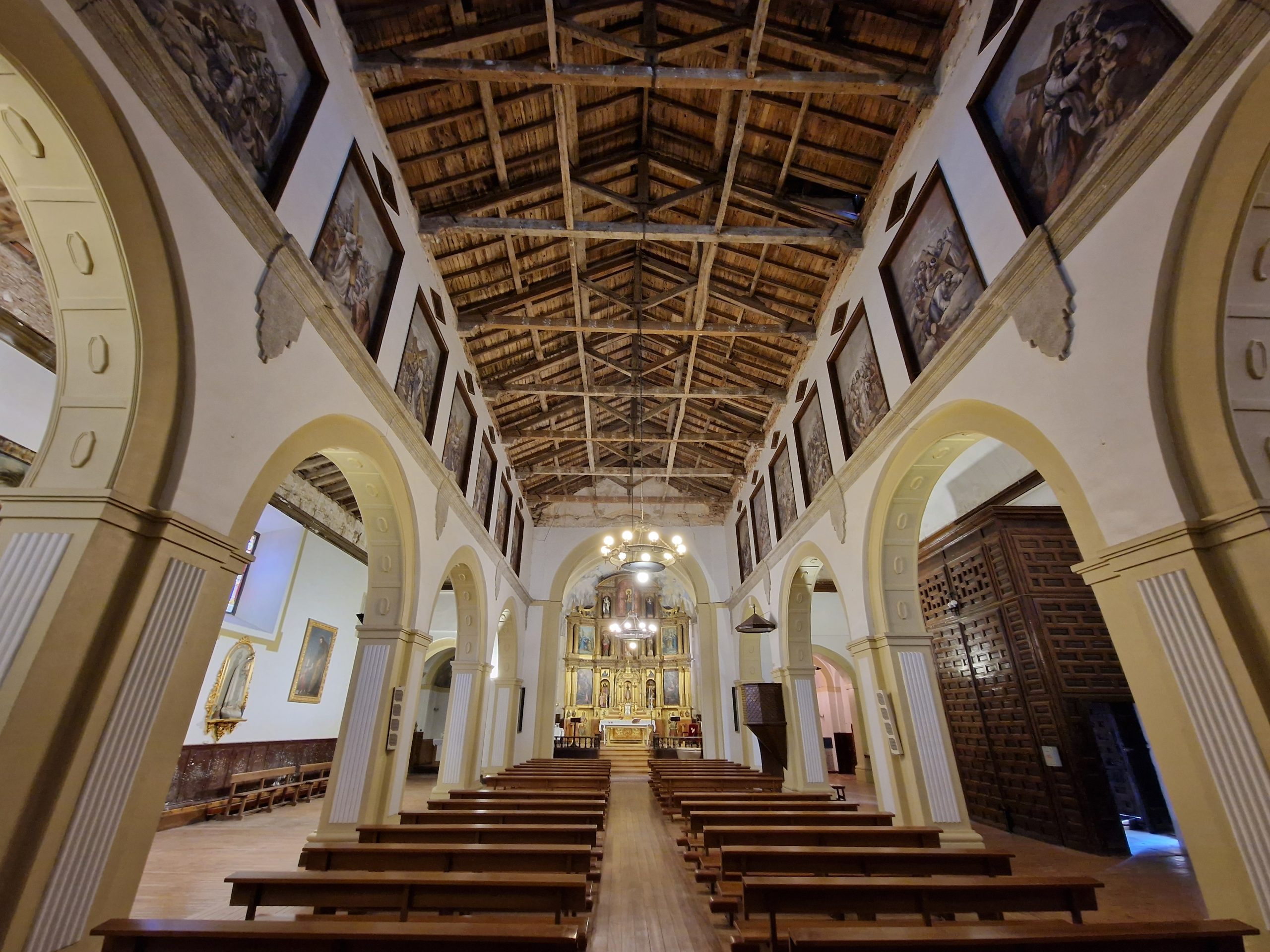

El proyecto describe la sustitución de las armaduras que cubren tanto la nave central como las laterales. En una fase anterior se eliminó el falso techo de cañizo, dejando a la vista la armadura de la nave central, que presentaba un grado de conservación regular.

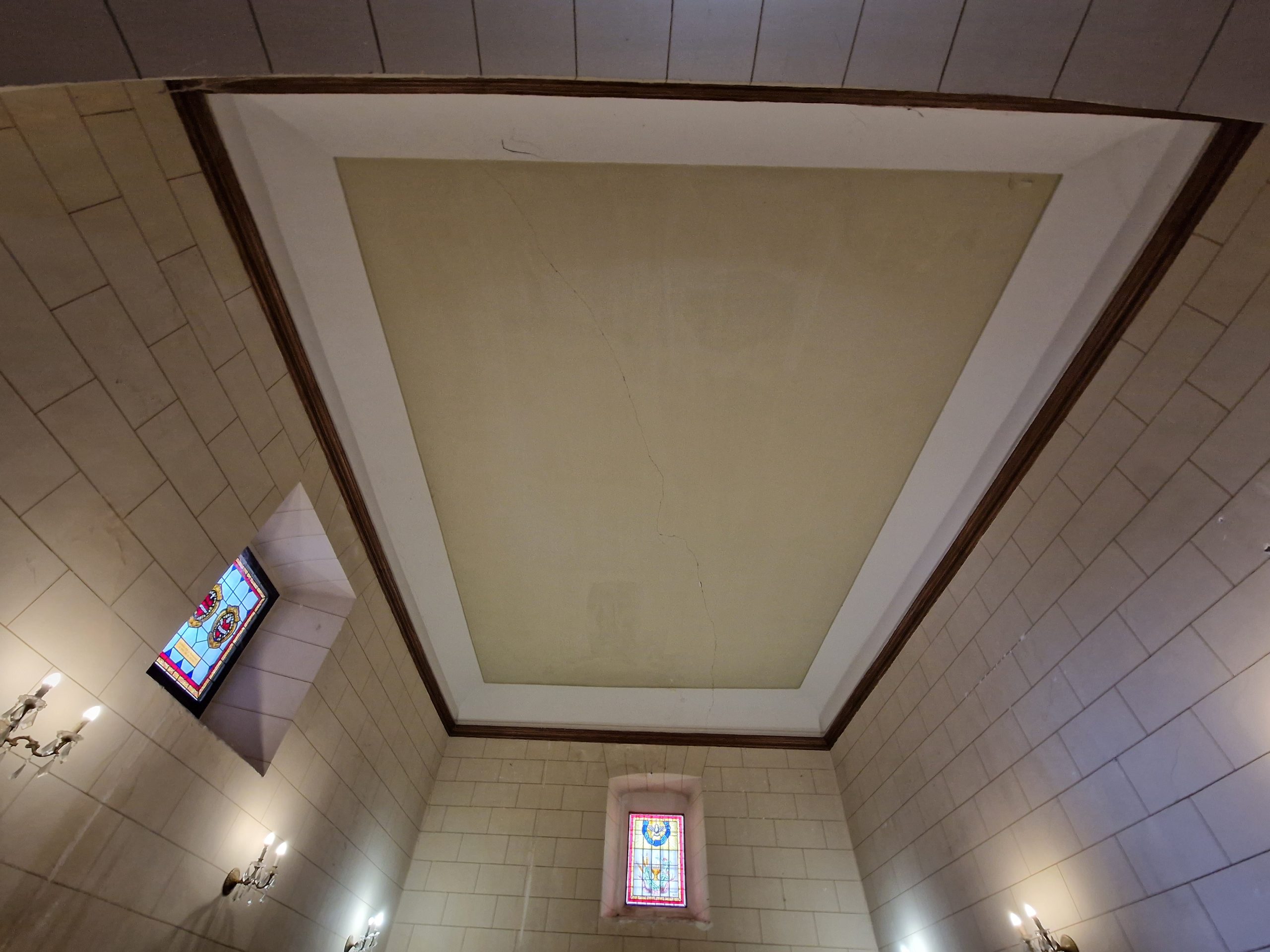

Las armaduras de las naves laterales y las del coro estaban cubiertas por un techo de cañizo que no permitía una visual para verificar su estado de conservación.
En el proyecto se plantea la reordenación de ciertos huecos de fachada tabicados o modificados a lo largo de su historia, previamente se debe realizar una campaña arqueológica que dé información sobre la estratigrafía muraría. También se prescribe la consolidación de ciertas grietas y fisuras, recuperación de revestimientos en determinadas zonas del interior y la ejecución de una nueva vidriera
Actuaciones previas
Una vez realizado el montaje de los andamios en volumen de la totalidad de la nave central, laterales y coro, creando una plataforma de trabajo estable, se procede a la retirada de los falsos techos de cañizo que cubren las armaduras de las naves laterales y del coro.
Analizadas las fábricas y las armaduras descubiertas se lleva a cabo una campaña arqueológica que nos date los aparejos que conforman los muros, pilastras y arcos de la Parroquia.

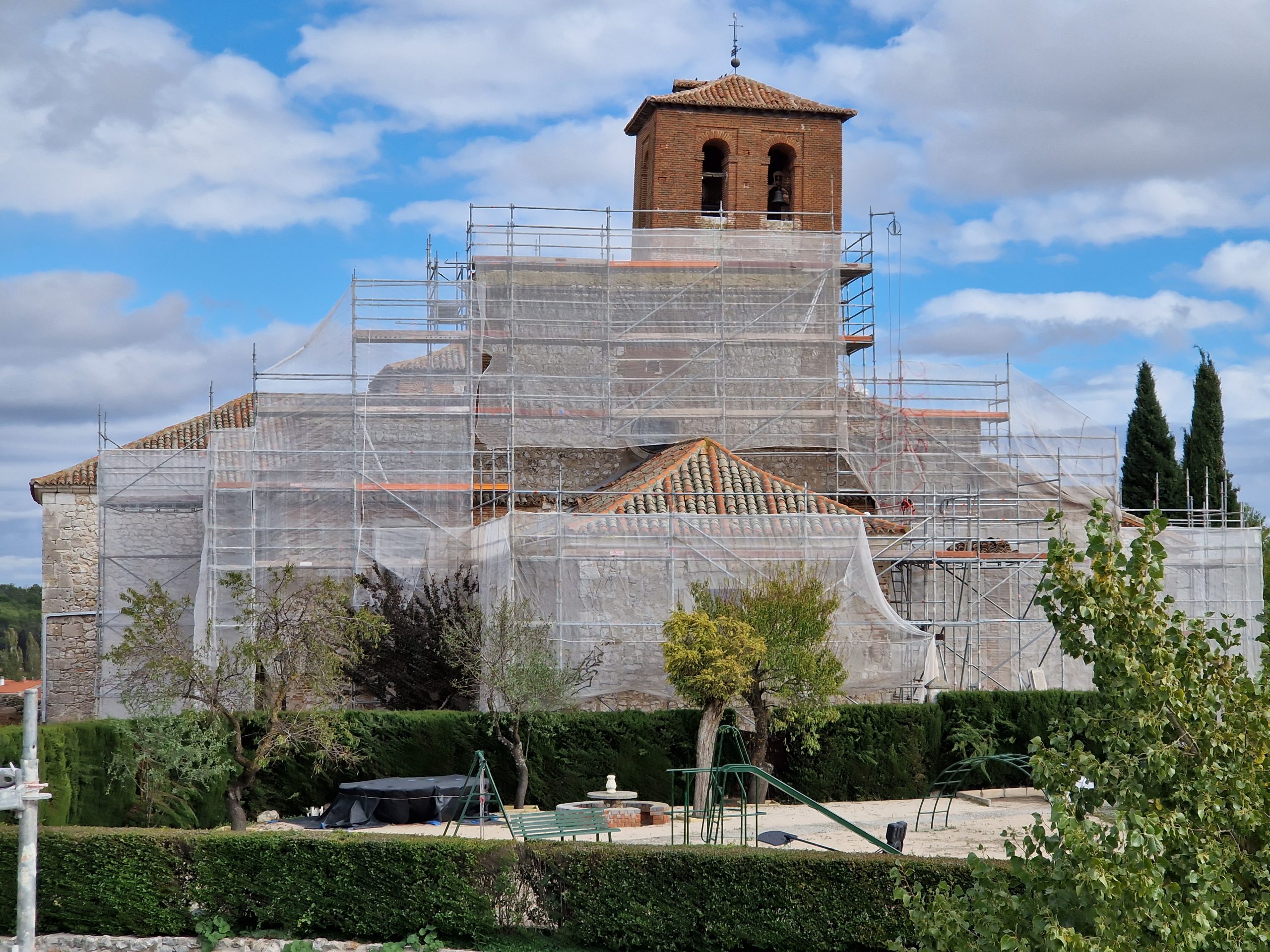

Se instalan los andamios en las fachadas exteriores.
Actuaciones en cubierta

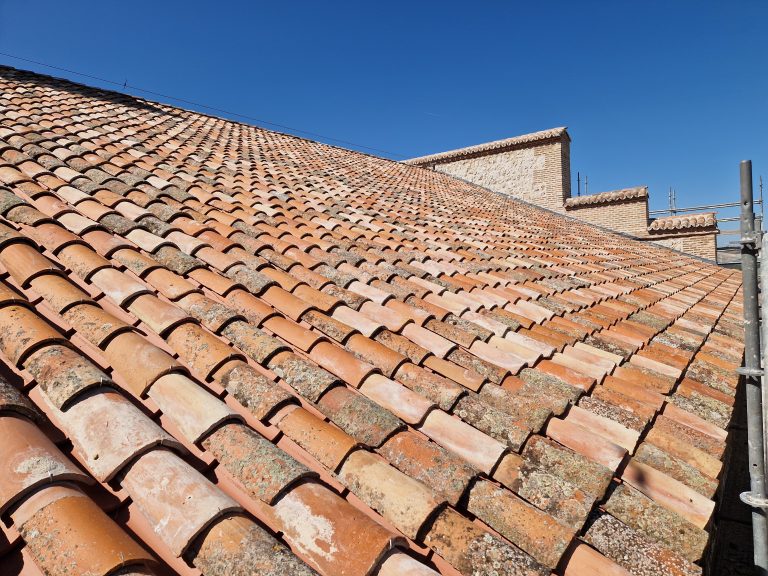

Desmontaje de la totalidad de la teja curva vieja de la nave central, laterales y coro, con aprovechamiento del material en la medida que su grado de conservación permita, limpiando con cepillos los restos adheridos de cada una de las tejas, acopiándolas y protegiéndolas para su posterior reutilización.
Se eliminan las cargas, morteros y ripio existente sobre el tablero, así como su impermeabilización, dejando la tabla vista.
Durante los trabajos de desmontaje de la tabla, se toman los datos necesarios para verificar el estado de conservación de los apoyos de las armaduras de cubierta a desmontar, formación de arrocabes, existencia de durmientes, nivelación de las alineaciones de los muros, restos de policromía en ciertos canecillos que deben recuperarse, estado de conservación de los tirantes y canes.

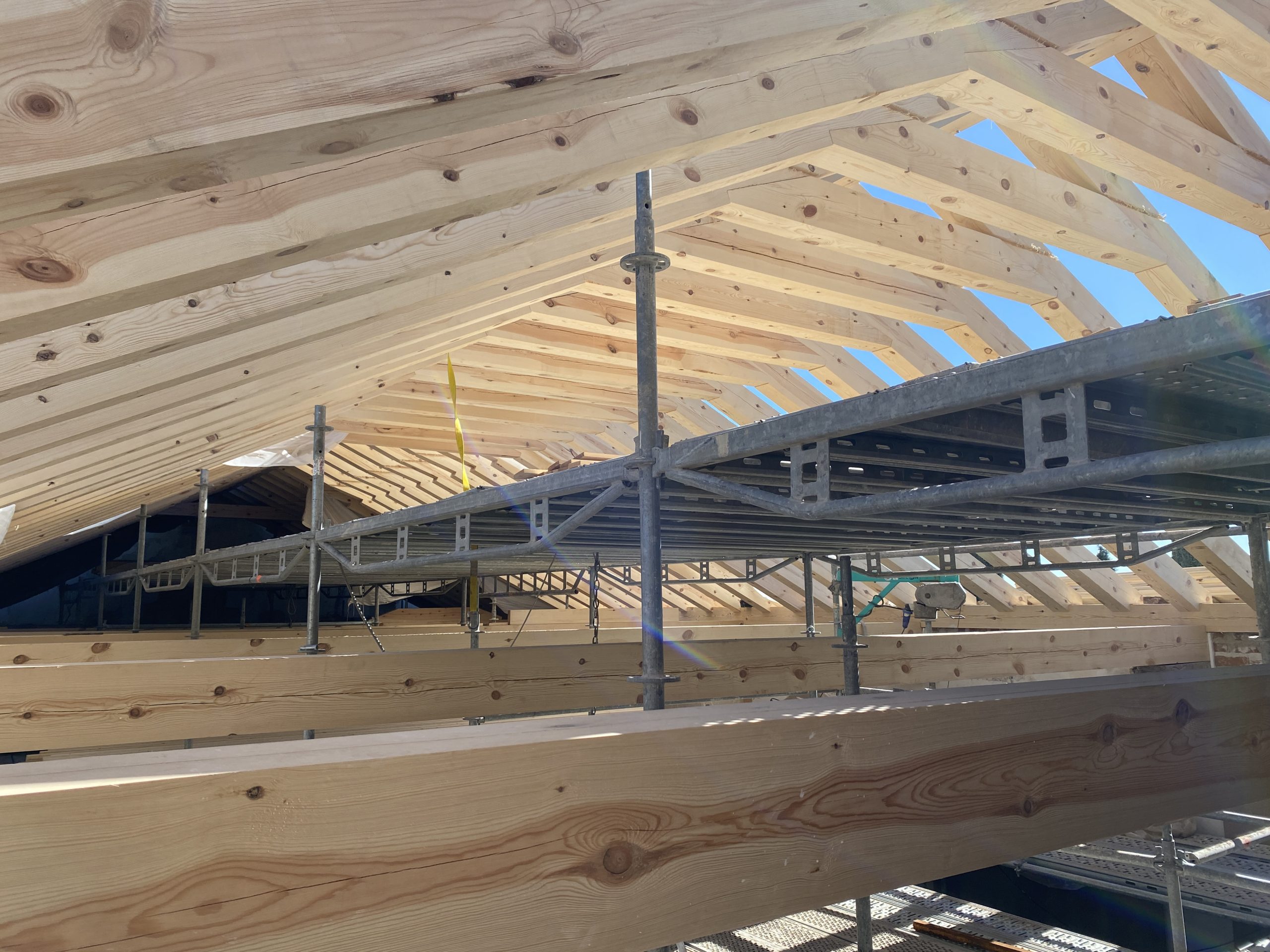

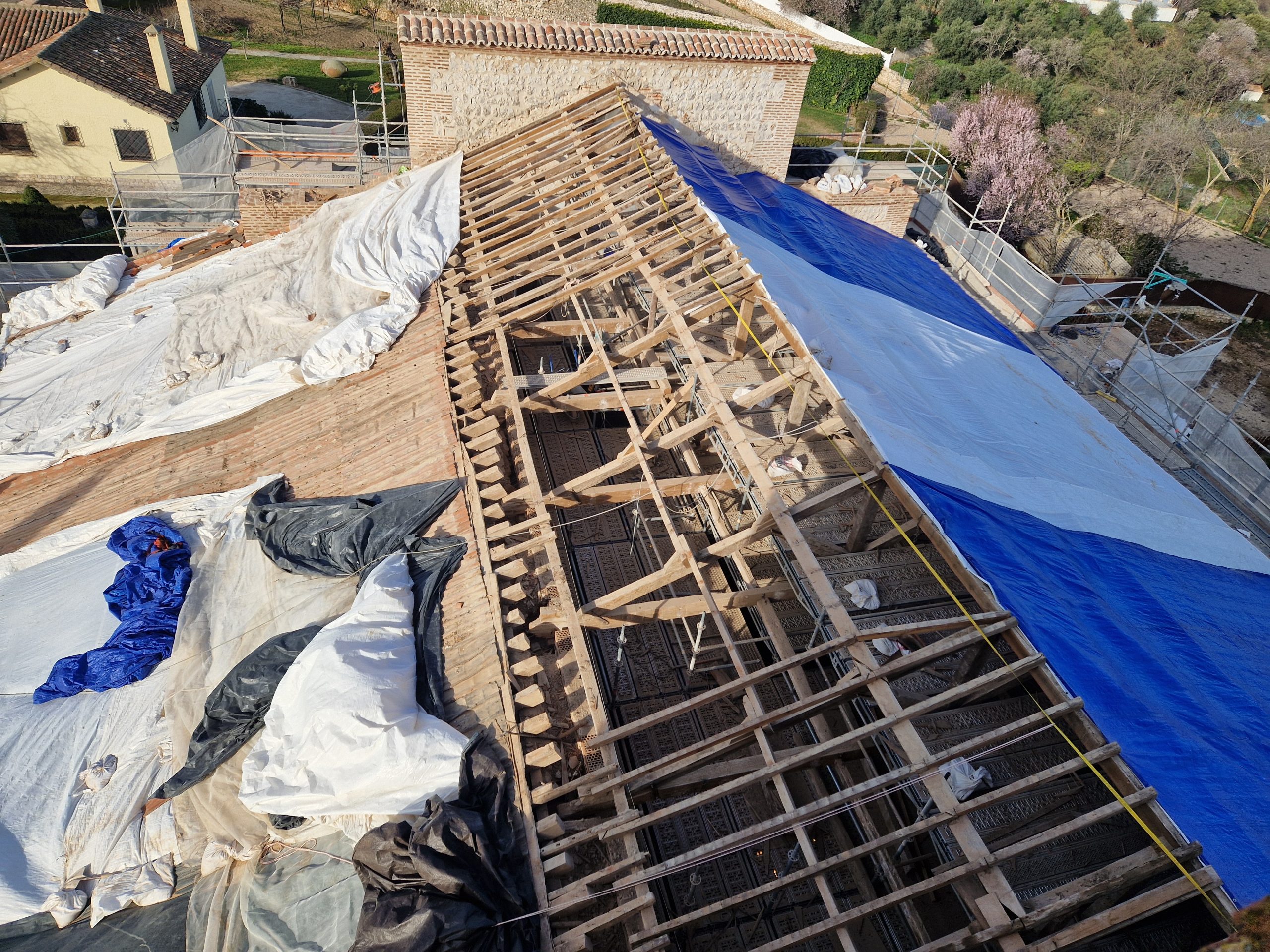

Toma de datos concienzuda de las medidas necesarias de la cubierta de la nave central para la fabricación de la nueva armadura de par y nudillo en madera aserrada.
Consolidación de los apoyos de fábrica de ladrillo, nivelación de los nuevos durmientes.
Montaje de la nueva armadura reaprovechando tanto canecillos como tirantes que presenten un buen grado de conservación.

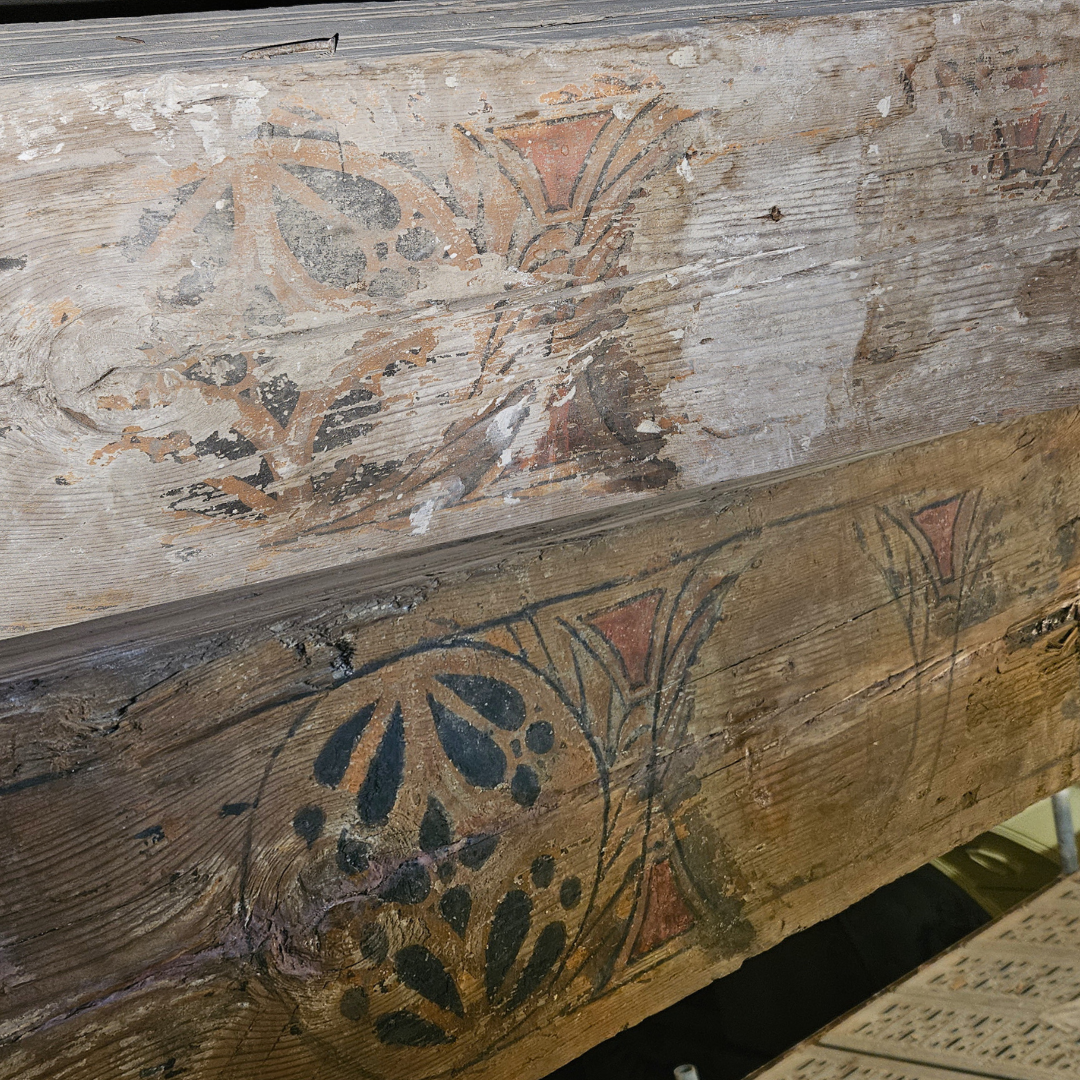

Restauración de piezas originales policromadas, mediante consolidación de policromías y fijación de la capa pictórica, y reintegración puntual de pequeñas lagunas reintegrando únicamente elementos seriados que permitan una lectura de la pieza, incluso protección final.
Recuperación de la tabla de cierre.
Formación de nuevo arrocabe aprovechando las pocas piezas recuperadas.

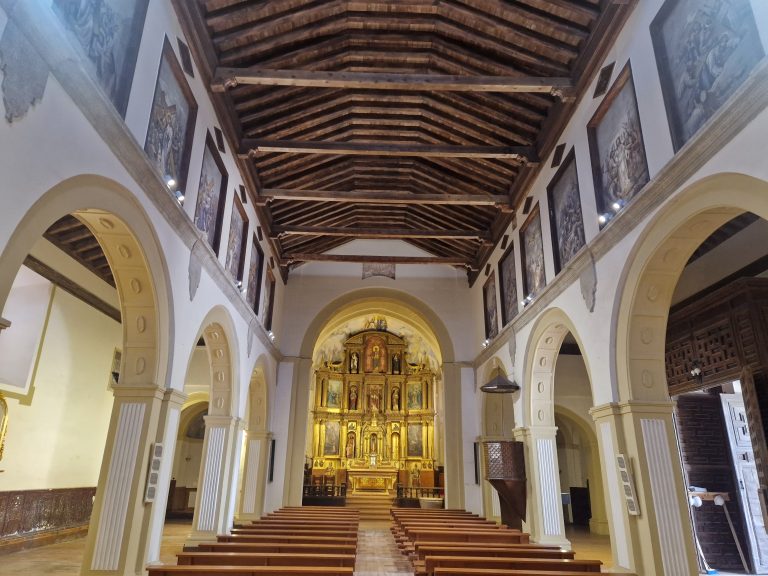

Reordenación cromática, entonando mediante teñido manual el conjunto de la nave central adecuándose los tintes a cada color de las maderas nuevas o recuperadas instaladas.

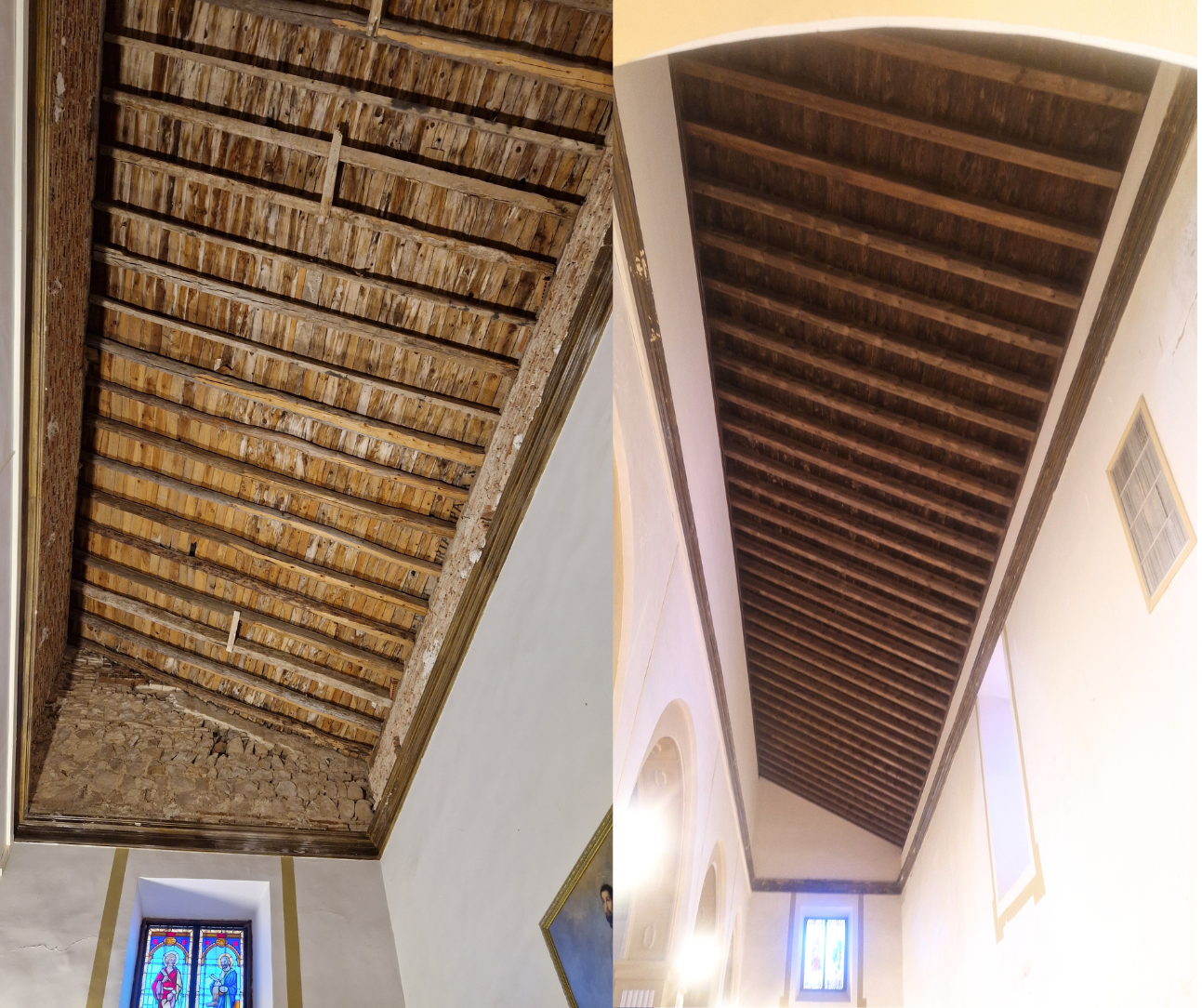

Cubiertas naves laterales
Estas cubiertas presentan un grado de conservación medio. Los apoyos están deteriorados en gran medida y las fábricas sobre las que apoyan están alteradas. Presentan decoración muy sencilla de cintas y saetinos que se debe recuperar.
Desmontaje de la decoración de cinta y saetino, así como de cada uno de los pares que conforman los faldones de las naves.
Recuperación y reordenación de las fábricas de apoyo de los durmientes, en muchos casos inexistentes o con soluciones estructurales no adecuadas, mediante ladrillo de tejar.
Formación de nuevos apoyos nivelados, recibido de nuevos durmientes y montaje de la nueva armadura reaprovechando el material que así lo permite y la inclusión de pares de madera nueva aserrada. Recuperación de la decoración de cinta y saetino, tablero y teja curva vieja final reaprovechada con aportación de teja de derribo de las mismas características.
Formación de arrimes, limas y remates a pared-teja con lamina de plomo de 2 mm.

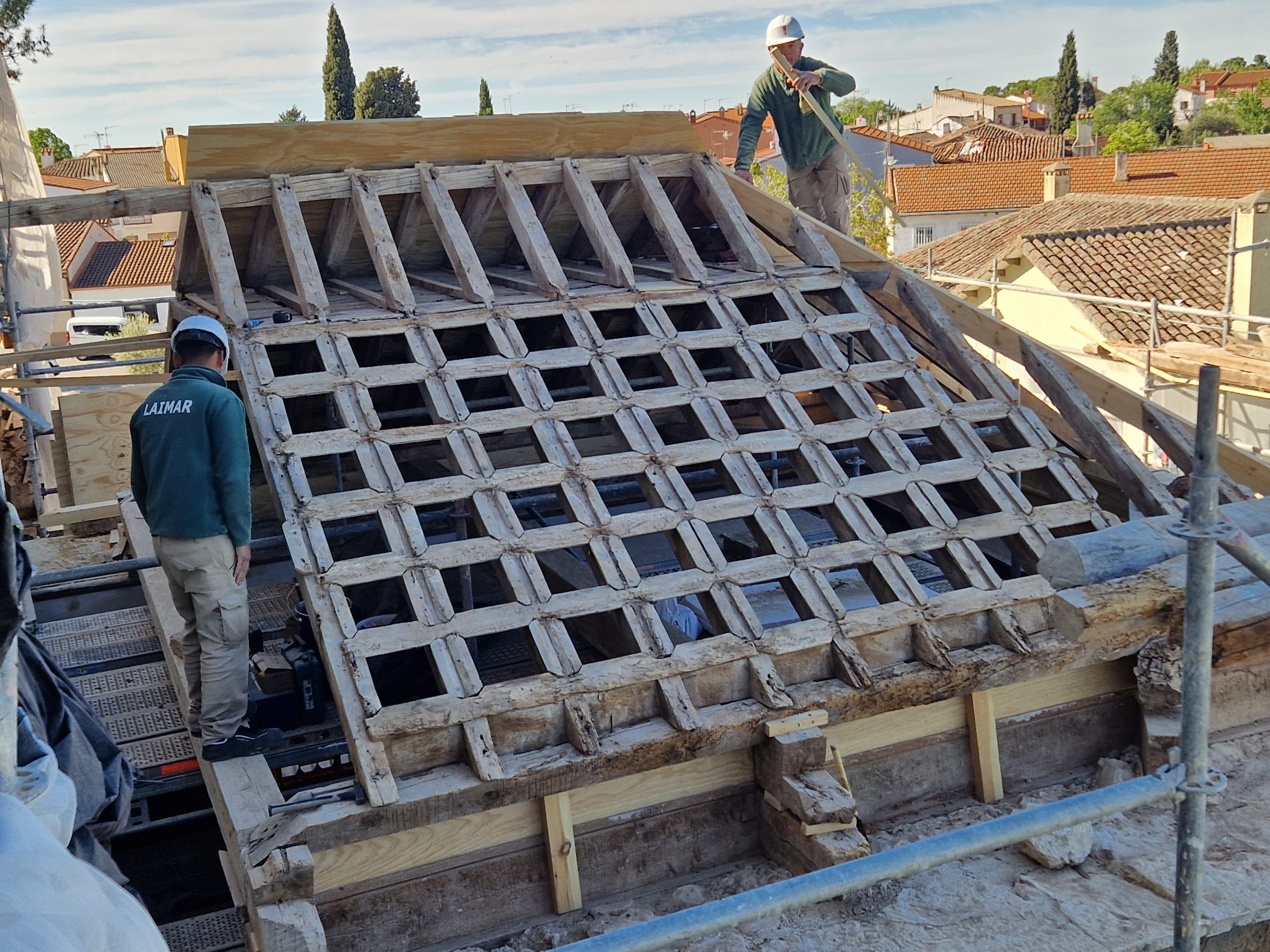

Cubierta del coro

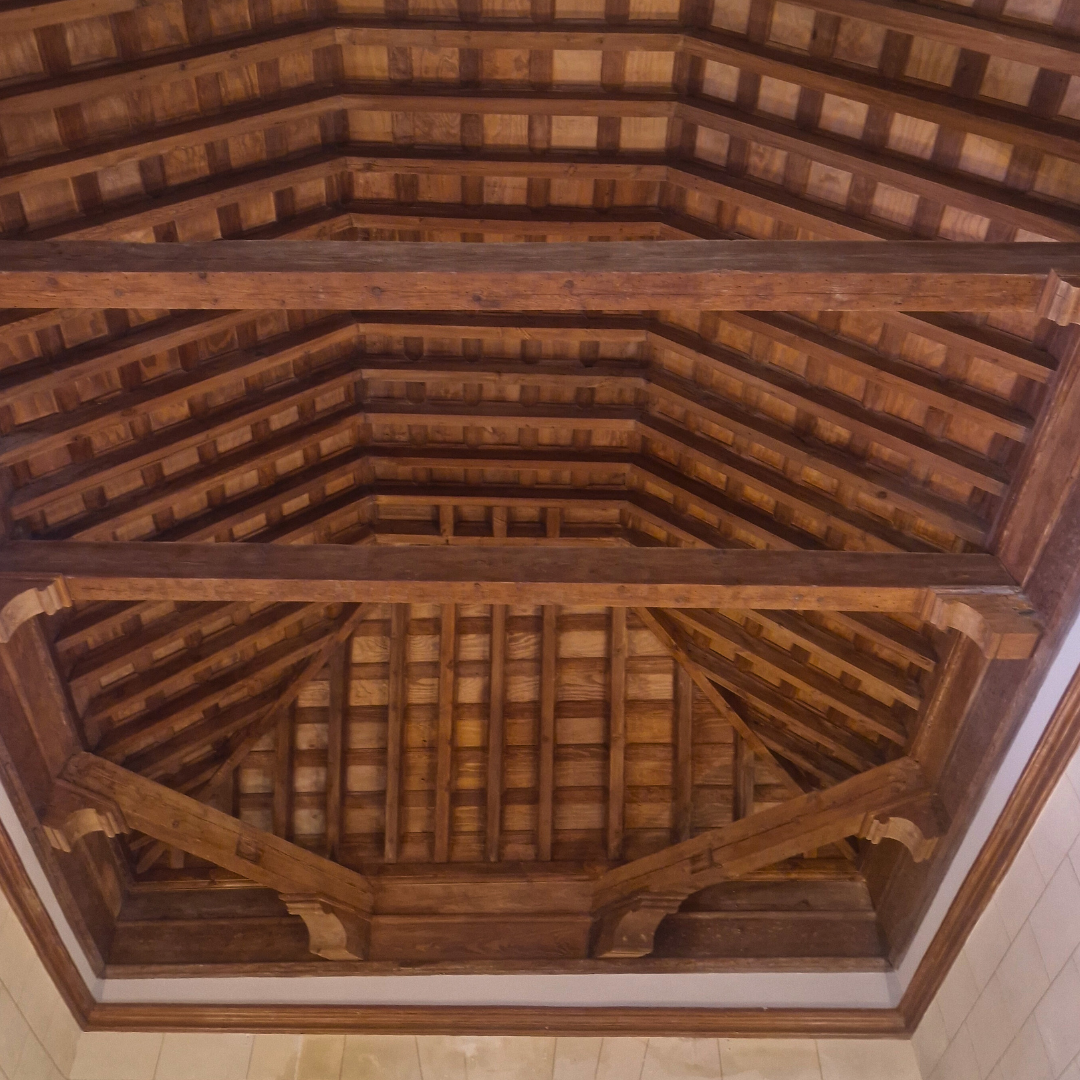

Una vez retirado el falso techo de cañizo, aparecen los restos de un artesonado decorativo de par y nudillo a tres aguas de muy buena traza con tirantes y cuadrales sobre canecillos. El sistema de apoyo sobre los muros y los niveles que conforman el arrocabe para elevarlo sobre el muro tiene una traza muy curiosa. Esta armadura presenta un grado de conservación muy malo, con deformaciones, ataque de xilófagos, daños por pudrición generalizado. Se desarrollan los siguientes trabajos:
– apeo de la totalidad del conjunto.
– desmontaje de la cubierta de teja vieja con aprovechamiento del material.
– desmontaje de la tabla, cinta y saetino decorativo.
– desmontaje parcial de las estructuras muy deterioradas.

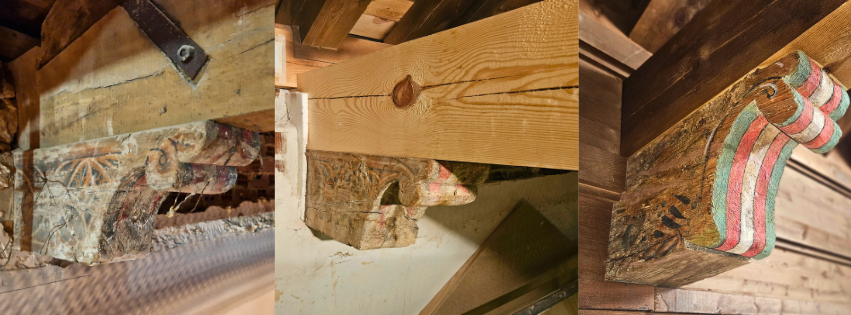

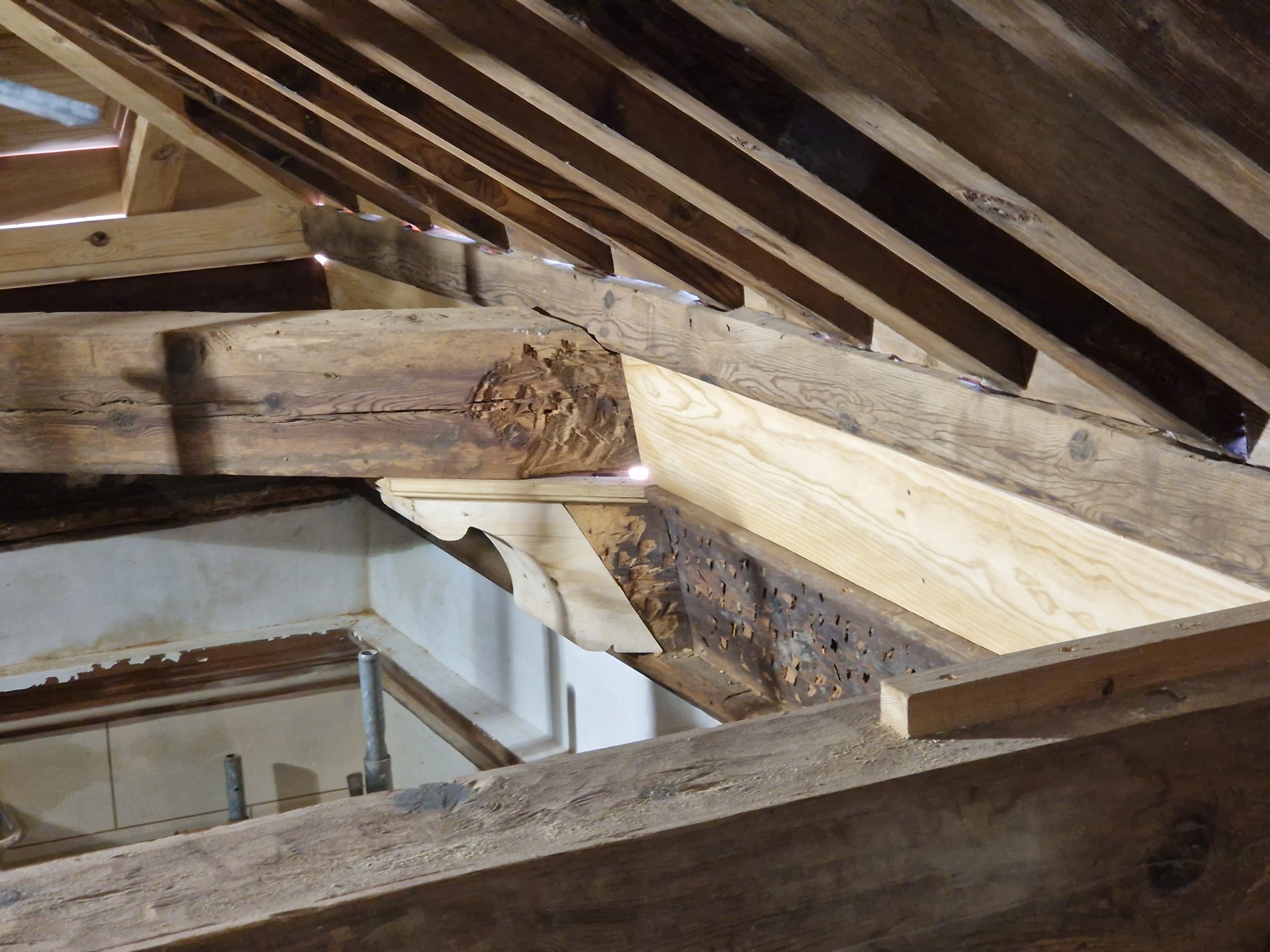

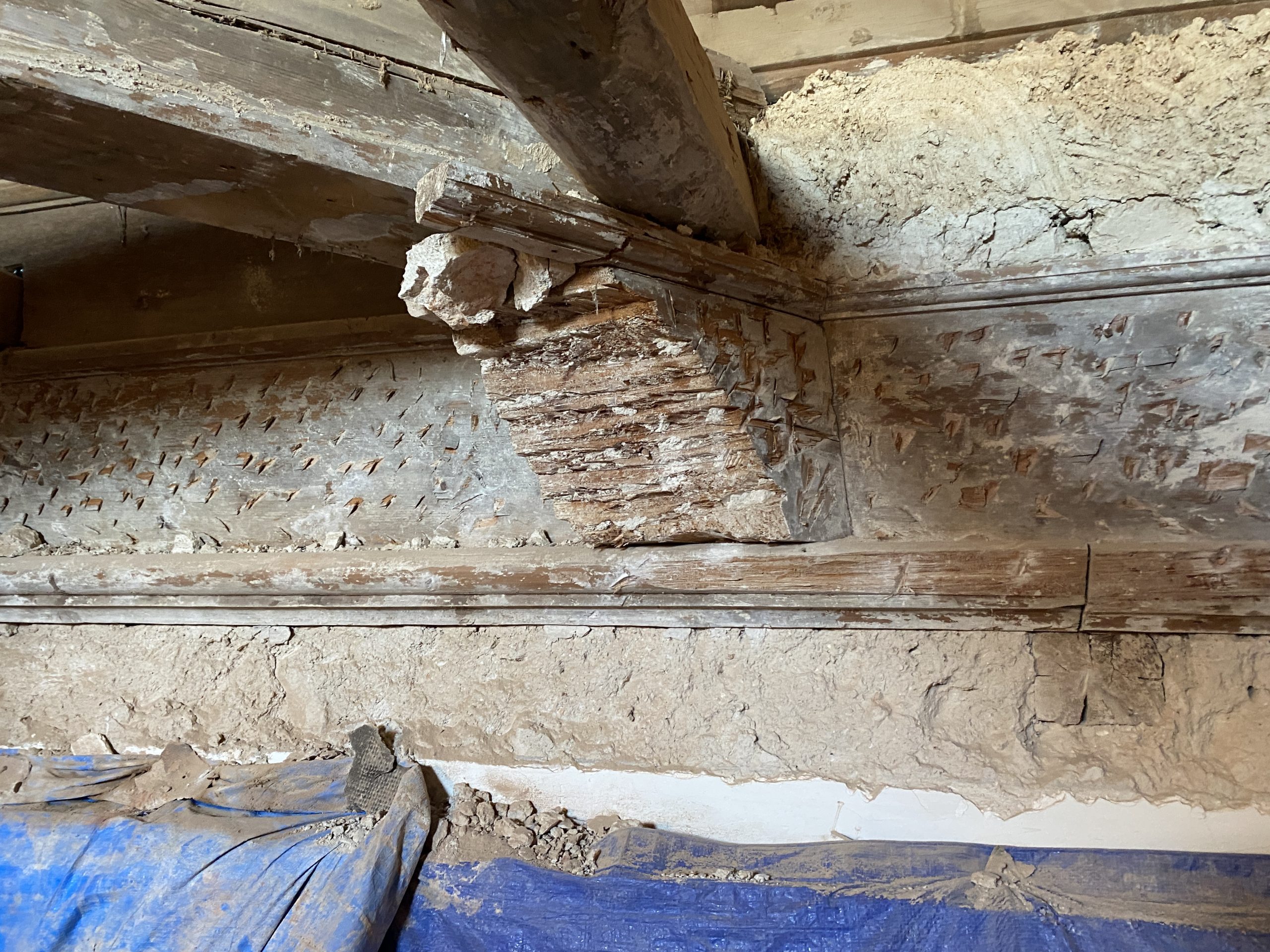

– recuperación de los elementos de madera que conforman los niveles del apoyo de la armadura, así como del soporte para la formación del arrocabe, que presenta muy mal estado de conservación. Recuperación de canes, que habían sido rebajados y mutilados en el momento en que se instaló el falso techo de cañizo, ejecutando prótesis en los que se encuentran en mejor estado y sustitución por elementos nuevos, en los más afectados por pudrición, con reproducción de la talla de la decoración.
– recuperación de la geometría de la armadura mediante la ejecución de prótesis de madera vista aserrada en los elementos que lo permitan, sustitución de elementos de madera que no permitan recuperación con reproducción de escuadrías.
– ajuste de cada elemento de madera que presenta desplazamientos.
– reordenación cromática, entonando mediante el teñido de la totalidad del artesonado con diferentes tintes, favoreciendo la correcta lectura del acabado original.
– ejecución del nuevo tablero, con la recuperación de la decoración de cinta y saetino.
– consolidación de la cornisa de piedra natural mediante el cosido y formación de nuevo volumen de apoyo sobre el muro.
– recuperación de sillar labrado y tallado en formación de esquina perdido.
– formación de nueva cubierta de teja vieja recuperada con aporte del material de derribo necesario.
– formación de arrimes y remates pared-teja con lamina de plomo de 2 mm.

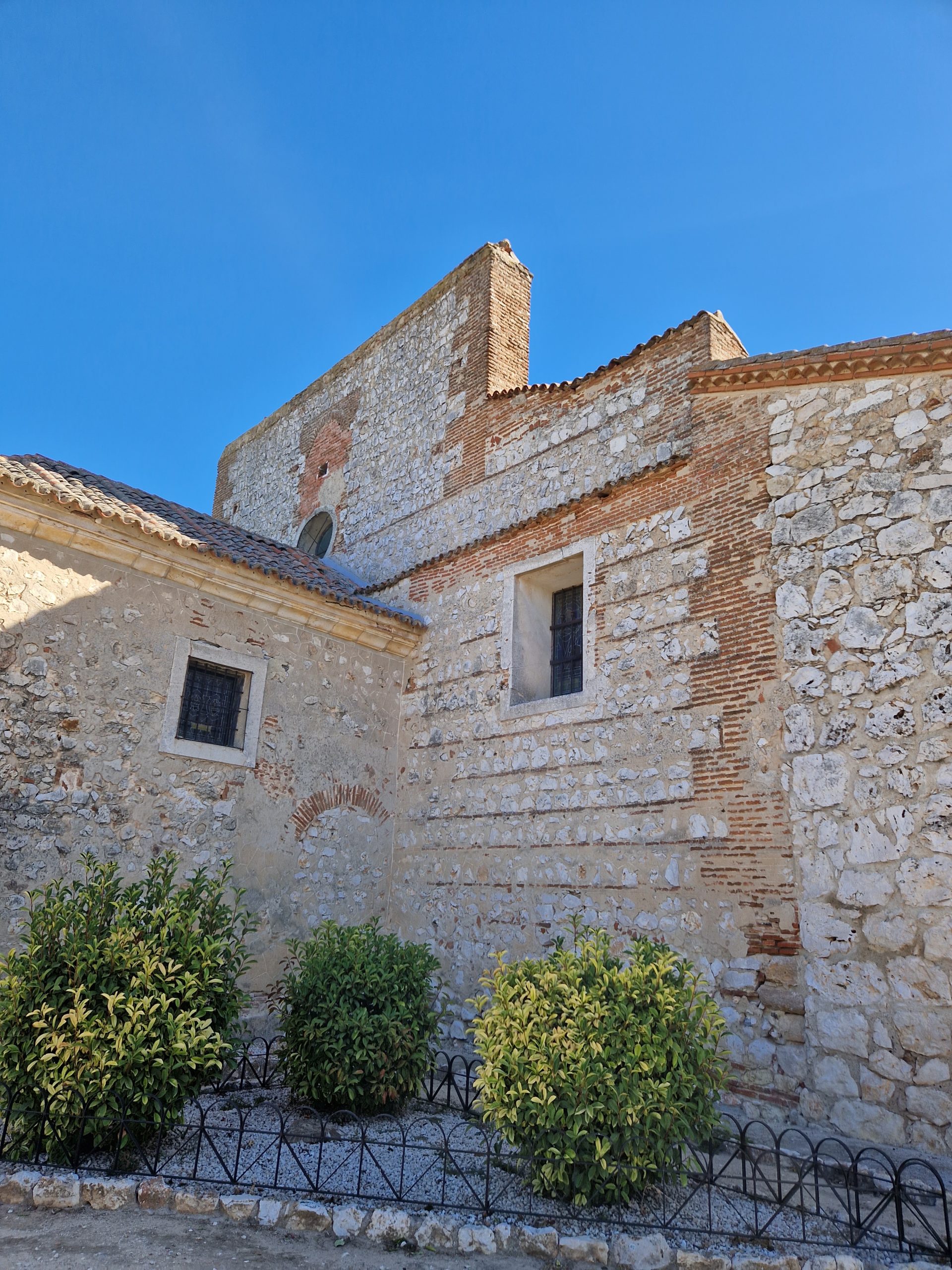

Actuaciones en fachadas

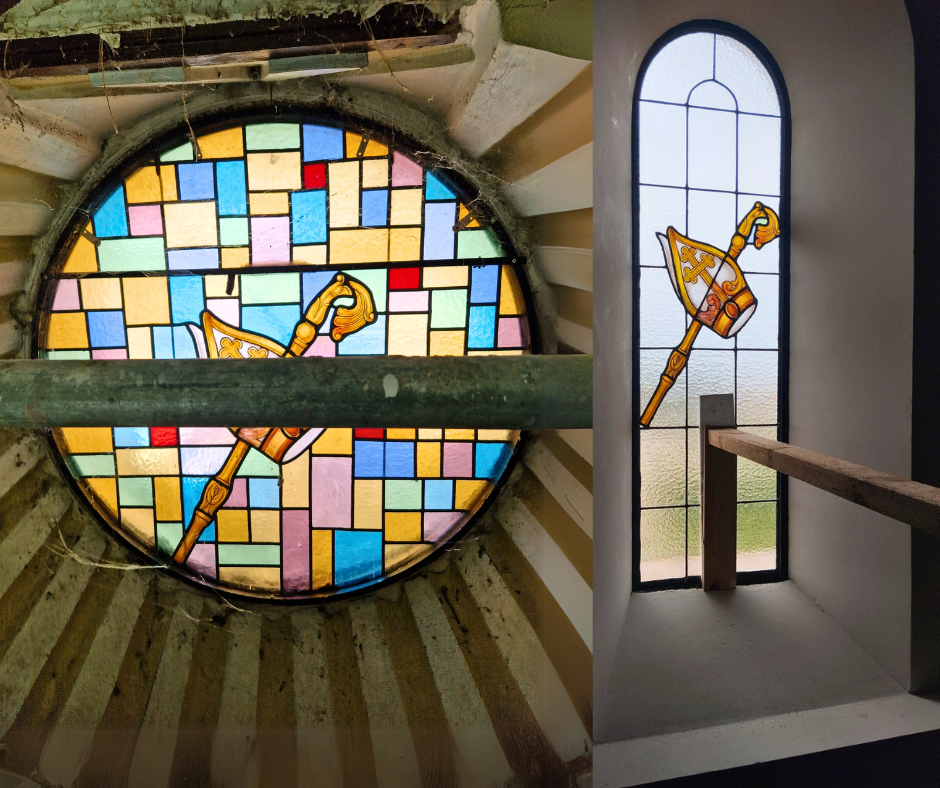

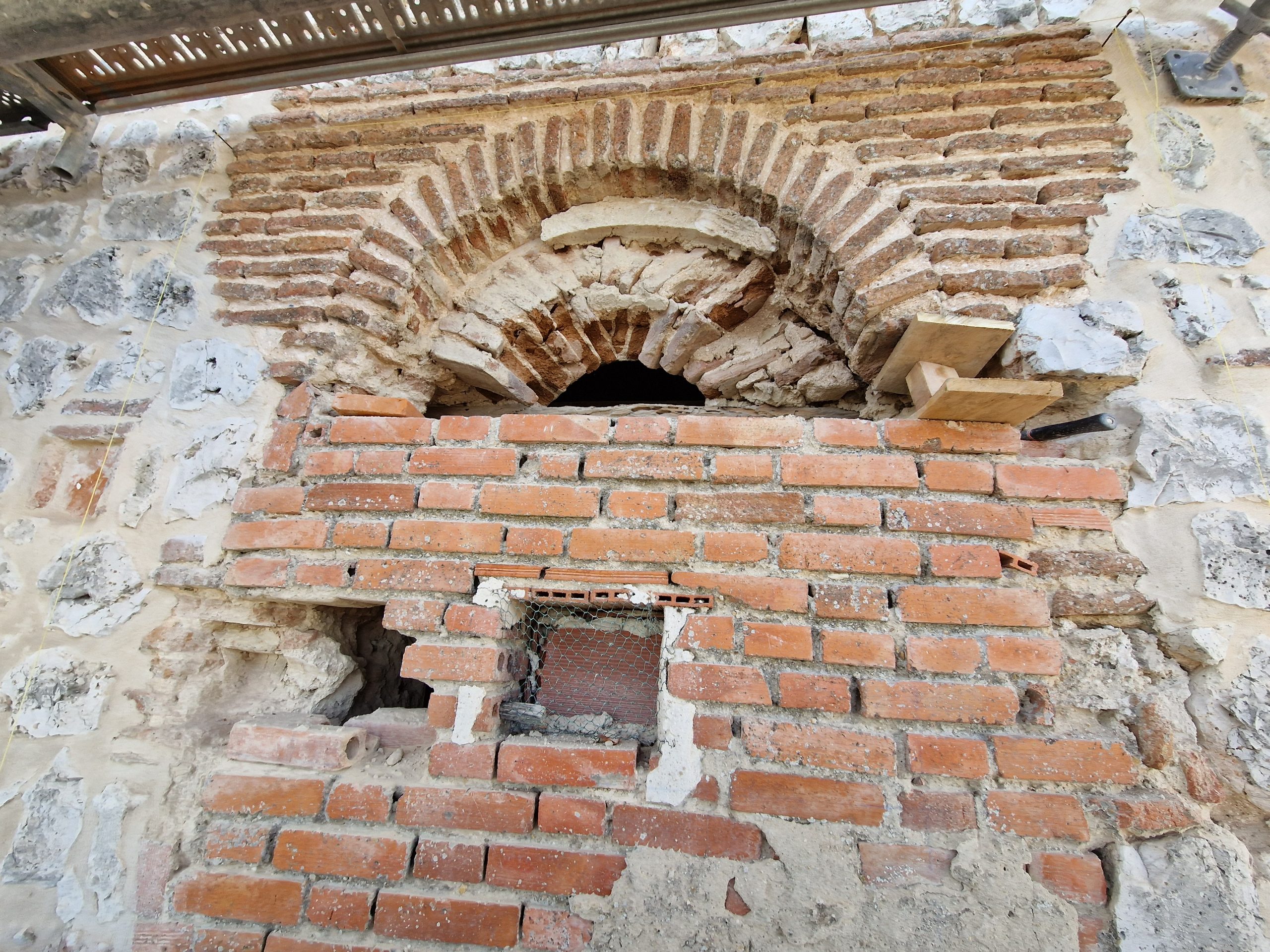

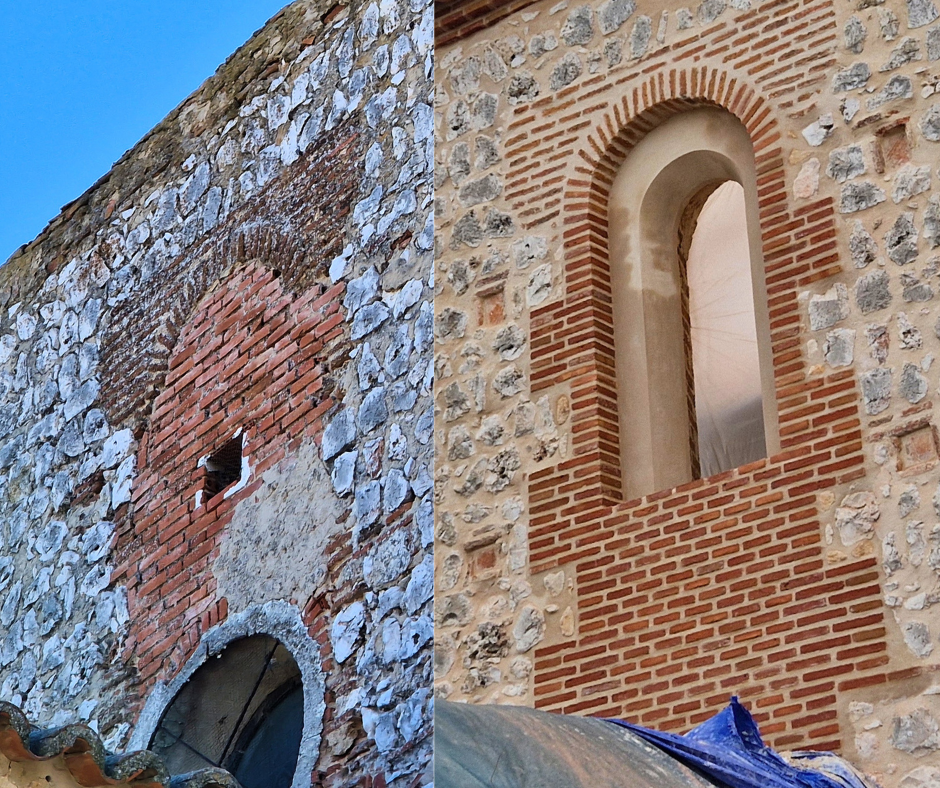

Recuperación de arco de fábrica de ladrillo con embocadura en fachada oeste cuyos restos se encontraban muy alterados y modificados a lo largo de la historia, incluyendo desmontaje de vidriera existente, recuperación de vidrios y fabricación de nueva vidriera insertando el motivo central.
Consolidación de muro de coro en estado de conservación malo mediante inyecciones de lechada de mortero de cal, previo desmontaje de fábrica de alero no original y cerrado superficial de juntas, y posterior restauración de alero a base de piedra caliza labrada.
